ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА СТЕКЛОПАКЕТОВ.
НАЗНАЧЕНИЕ:
Данное оборудование предназначено для изготовления стеклопакетов с применением распорно - герметизирующей ленты.
Оборудование для стеклопакетов «ALBA» является аналогом американских и английских горизонтальных линий для производства стеклопакетов. Основной особенностью такого типа оборудования является отсутствие в комплекте экструдеров - в качестве расходного материала при изготовлении стеклопакетов применяется распорно-герметизирующая лента уже экструзированная под нужный размер. В состав ленты входит бутил, каучук, алюминиевая распорная ленточка, молекулярное сито. Лента наносится по периметру стекла и заменяет все другие элементы стеклопакета.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика, а также предприятия строительной индустрии.
СОСТАВ ЛИНИИ:
1. Установка мойки и сушки стекла.
2. Стенд для нанесения герметизирующий ленты.
3. Стенд для совмещения стекол.
4. Машина горячего размерного прессования стекол.
5. Роликовая платформа.

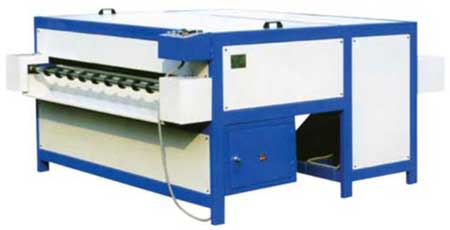

Установка мойки и сушки стекла
НАЗНАЧЕНИЕ:
Предназначена для одновременной мойки двух поверхностей стекла за один проход с целью обезжиривания пластей, удаления остатков оксида церия после полировки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика, а также предприятия строительной индустрии.

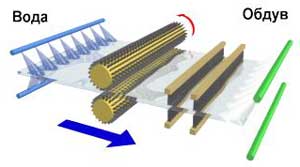

СХЕМА ОБРАБОТКИ
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Модель |
ALBA 1500A |
ALBA 1800A |
Ширина стекла(наибольшая), мм |
1500 |
1800 |
Толщина стекла, мм |
3 - 12 |
3 - 12 |
Скорость подачи стекла, м/мин |
0 - 10,5 |
0 - 10,5 |
Напряжение |
380V 50Hz |
380V 50Hz |
Мощность, кВт |
10 |
11,55 |
Габаритные размеры, мм |
3000х2000х1100 |
3000х2300х1100 |
Масса, кг |
1500 |
1800 |
Стенд для нанесения герметизирующей ленты
НАЗНАЧЕНИЕ:
Предназначен для нанесения распорно-герметизирующей ленты по периметру стекла.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика, а также предприятия строительной индустрии.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Модель |
ALBA 1300 |
Вакуумный присос |
+ |
Воздушная подушка |
+ |
Напряжение |
380V 50Hz |
Мощность, кВт |
3 |
Габаритные размеры, мм |
2000х1200х800 |
Масса, кг |
500 |
Стенд для совмещения стекол
НАЗНАЧЕНИЕ:
Предназначен для совмещения стекол и формирования одно, двух или трехкамерных стеклопакетов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика, а также предприятия строительной индустрии.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Модель |
ALBA 1850 |
Рабочее давление, мПа |
0,6 - 0,8 |
Габаритные размеры |
1800х1500х800 |
Масса, кг |
150 |
Пресс горячего размерного прессования стеклопакетов
НАЗНАЧЕНИЕ:
Предназначен для окончательного формирования стеклопакета.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика, а также предприятия строительной индустрии.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Модель |
ALBA 1500B |
ALBA 1800B |
Максимальная ширина стеклопакета, мм |
1500 |
1800 |
Максимальная толщина стеклопакета, мм |
40 |
40 |
Скорость подачи стеклопакета, м/мин |
0 - 7 |
0 - 7 |
Напряжение |
380 |
380 |
Мощность, кВт |
17 |
20 |
Габаритные размеры, мм |
2000х1800х1050 |
2000х1940х1100 |
Масса, кг |
1500 |
1800 |

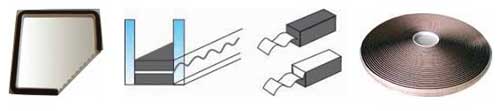

Распорно-герметизирующая лента
Распорно-герметизирующая лента представляет собой непрерывную ленту, заключающую в себе герметик, влагопоглотитель и встроенную в нее алюминиевую гофрированную ленту выполняющую функции спейсера. Герметиком служит специальный состав из высокомолекулярных полимеров на полиизобутилкаучуковой основе. Внутри герметика в виде порошка находится влагопоглотитель (молекулярное сито).
ОСНОВНЫЕ ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет |
черный/черно-белый |
Содержание твердых веществ |
100% |
Точка воспламенения |
выше 2600C |
КПВП (Honeywell) |
меньше 0,03 мг/см2/24 ч |
Два варианта: с черным и белым профилем. Наносится по периметру стекла, внутренней алюминиевой лентой перпендикулярно стеклам. В профильной части резины содержится мукообразный влагопоглотитель. Лента полностью заменяет все элементы стеклопакета, кроме стекла.
Возможно применение данной ленты на оборудовании для производства стеклопакетов методом Swiggle Strip (Sklopan, Thermal Express Systems и др.)
Условия и срок хранения
Коробки с лентой следует хранить в сухом помещении и беречь от частых резких колебаний температуры, чтобы предотвратить образование конденсации.
Срок хранения ленты в герметичной упаковке составляет 12 месяцев с момента изготовления.
Срок хранения открытой упаковки ленты не превышает 1 месяца и зависит от того, насколько исчерпан ресурс влагопоглотителя. Если Вы не можете сразу сработать открытую коробку ленты, плотно заклейте полиэтиленовую упаковку с остатками скотчем.
Температура и влажность
Температура должна находится на требуемом уровне для обеспечения нормальных свойств герметика. Идеальный интервал температур находится в пределах 17 - 250 С.
Комбинации высокой влажности и низкой температуры следует особенно избегать, поскольку это может привезти к конденсации влаги на холодных поверхностях стекла. Если это произойдет на стекле до наложения на него ленты, то это сильно снизит адгезионные свойства герметика.
Упаковка
Лента выпускается следующих размеров: 6, 8, 10, 12, 16 и 18 мм. Поставки осуществляются в коробках с герметично упакованными блинами с лентой.
Отличительные особенности
Рассмотрим стеклопакет 1 кв.м. 4-16-4, изготовленный на оборудовании «ALBA» с применением распорно-герметизирующей ленты:
Расходных материалов потрачено на 95,6 руб с НДС + стекло;
Производство данного стеклопакета заняло меньше минуты;
Тепловая эффективность данного стеклопакета на 10% лучше, чем у такого же изготовленного с дистанционной рамкой и двумя степенями герметизации;
Этот стеклопакет прослужит очень долго, т.к. у нашей технологии производства стеклопакетов наименьший коэффициент проникновения водяного пара внутрь стеклопакета;
Этот стеклопакет не обязательно прямоугольный, в принципе, его можно изготовить в виде звезды или круга, с нашей технологией это реально.
Герметизирующая лента ALBA
Размер* |
Варианты изготовления |
Цена с НДС за п.м.
со склада в Москве, y.e. |
6 мм |
Черный профиль |
0,56 |
Белый профиль |
0,66 |
U-образная** |
0,59 |
8 мм |
Черный профиль |
0,62 |
Белый профиль |
0,68 |
U-образная |
0,62 |
10 мм |
Черный профиль |
0,68 |
Белый профиль |
0,75 |
U-образная |
0,65 |
12 мм |
Черный профиль |
0,73 |
Белый профиль |
0,79 |
U-образная |
0,68 |
14 мм |
Черный профиль |
0,77 |
Белый профиль |
0,82 |
U-образная |
0,71 |
16 мм |
Черный профиль |
0,82 |
Белый профиль |
0,87 |
U-образная |
0,74 |
